Entwurf eines Atmega32(16) -Testboards mit 7-Segment-Anzeigen / April / Mai '09

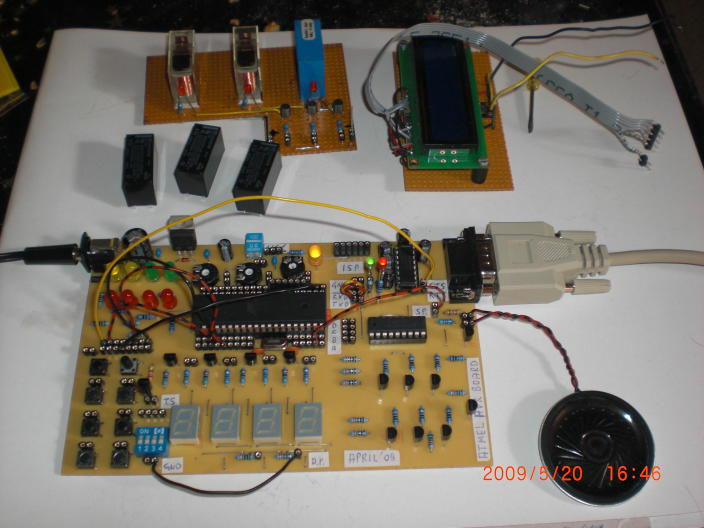

 Bild 1: Ansicht ohne LC - Display

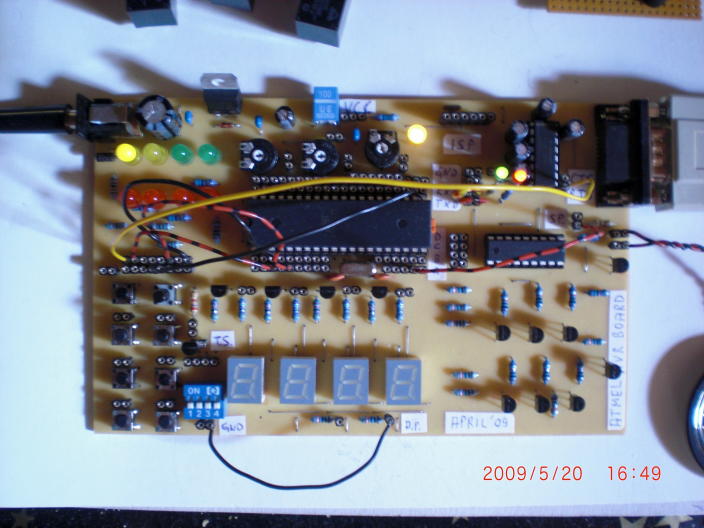

 Bild 2: Draufsicht Testboard

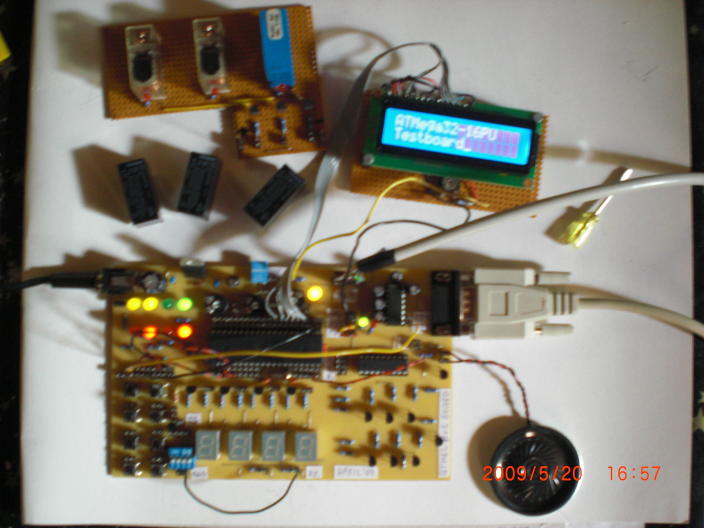

 Bild 3: Ansicht mit LC - Display

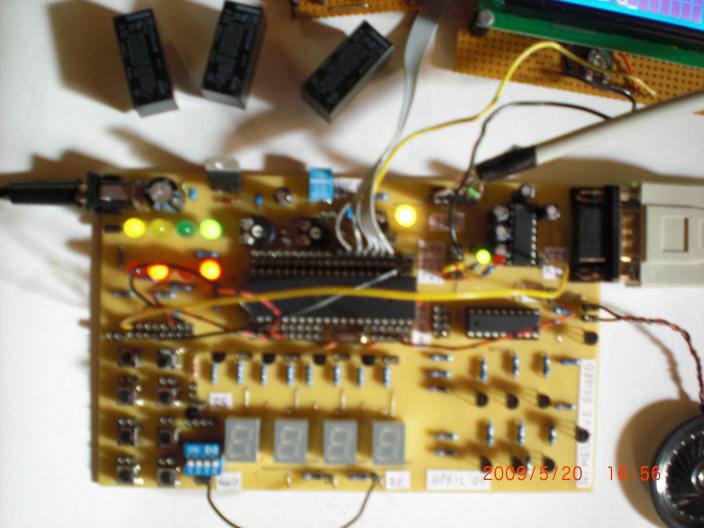

 Bild 4: Ansicht mit ISP - Zuleitung

  Komponenten des Testboards:

  - RS232-Schnittstelle (realisiert mit dem IC MAX 202 CPE) / RXD- u. TXD LED
  - Speaker - Anschluss, Temperatursensor KTY81-110
  - LC-Display / Typ: EA W162B-N3LW (LCD 162C BL)
  - BCD zu 7-Segment-Decoder MC14513B / zusätzlich 7 Transistor - Treiberstufen zur
    Invertierung und Ansteuerung der Segment-Anzeigen (gemeinsame Anode)
  - vier 7-Segment-Anzeigen vom Typ SA39-11
  - 7 Miniatur Taster u. ein Reset-Taster
  - 8 LEDs zur optischen Darstellung verschiedener Schaltzustände (4 rote, 2 gelbe, 2 grüne)
  - 3 Potenziometer / eines zur Einstellung einer variablen Referenzspannung (Uref.)
  - 4-fach DIP-Schalter (GND-Bezug)
  - diverse Steckkontakte (GND, VCC, VCCref., DIP-S., LEDs, TXD, RXD, CTS, RTS, ISP)
  - zusätzlich: Entwurf einer kleinen Relais-Bank (3 Relais, Versorgungsspannung: 5V)
