  Einfluss einer Störspannung am Eingang auf die Ausgangsspannung

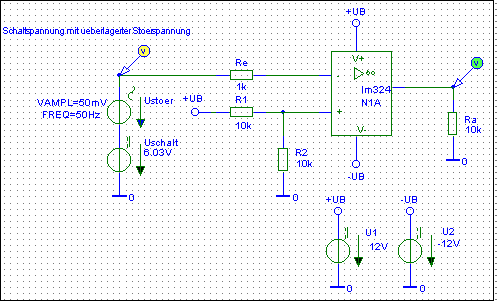

  Bild2: Komparator ohne Hysterese und mit Störspannung am Eingang

  Im Schaltbild wird die Eingangsspannung Uschalt. mit einer Störspannung Ustoer.
  überlagert. Ohne eine entsprechende Gegenmaßnahme schwingt die Ausgangsspannung
  mit der Frequenz der Störspannung.

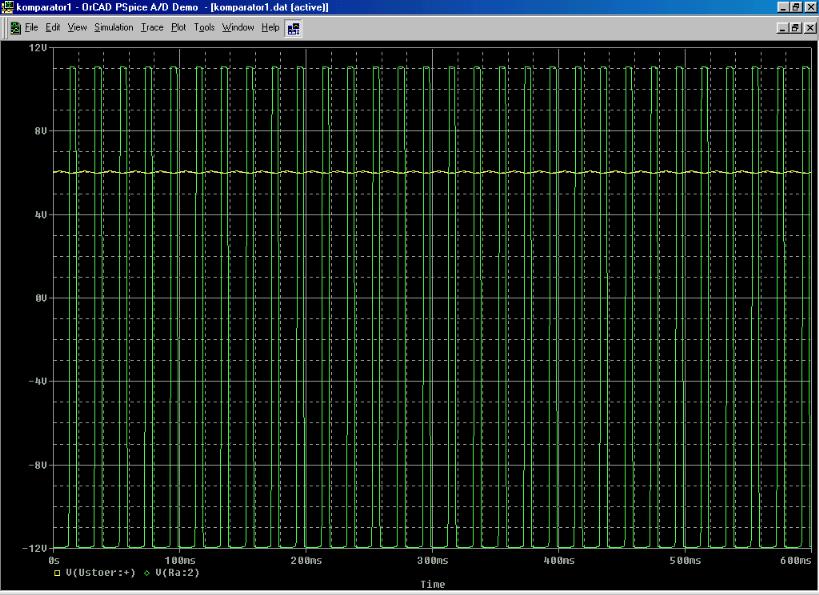

  Das Ausgangssignal sieht dann wie folgt aus: Ua ohne Mitkopplung

  Um eine Schwingneigung der Ausgangsspannung zu unterdrücken, muss ein
  Mitkopplungswiderstand zwischen Ausgang und dem nichtinvertierenden Eingang (+)
  geschaltet werden. Dieser liegt in der Größenordnung 100K...1MOhm. Der verwendete
  Widerstand ist abhängig vom Ohmwert der Spannungsteilerwiderstände R1 und R2.
  Niederohmige Teilerwiderstände erfordern einen kleineren Mitkopplungswiderstand, um
  eine ausreichende Hysterese zu gewährleisten.

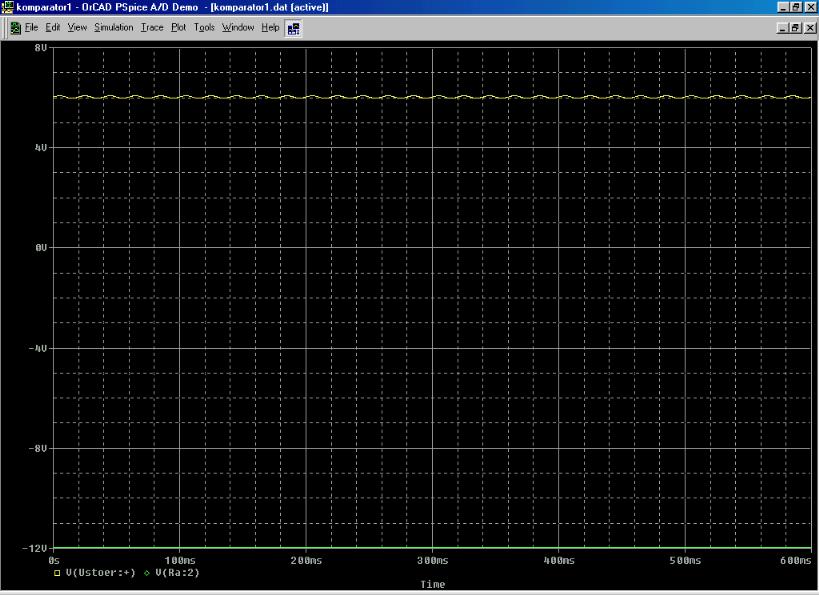

  Mit Mitkopplung ergibt sich folgendes Ausgangssignal: Ua mit Mitkopplung
