DTMF - Platine

Elektronik- u. Computer Links

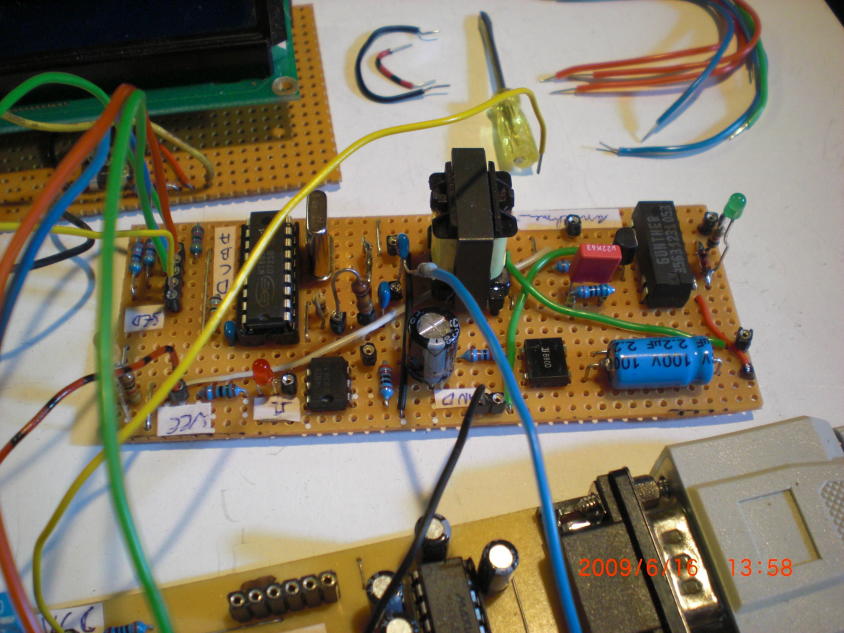

  Um eine Fernsteuerung über das Telefon (bzw. Handy) zu bewirken,
  wurde eine Schaltung (Zusatzplatine) entworfen, die die Möglichkeit bietet,
  die DTMF-Frequenzen des Telefonnetzes auszuwerten. Der notwendige Schleifenstrom von
  ca. 20mA wird durch die Reihenschaltung der Primärwicklung eines Übertragers (32 Ohm)
  und einem Widerstand von 560 Ohm erreicht.

  Die Eingangsgleichspannung des Telefonnetzes (der Telefonanlage) bricht beim
  Verbindungsaufbau auf ca. 12 V ein. Im Anschluss wird das Gesamtsignal galvanisch
  getrennt, um Faktor 10 verstärkt, gefiltert und in ein 4-Bit-Wort decodiert. Diese Aufgabe
  übernimmt der Decoderbaustein MT8870.

  Ein kleines Beispiel zeigt folgendes Video:

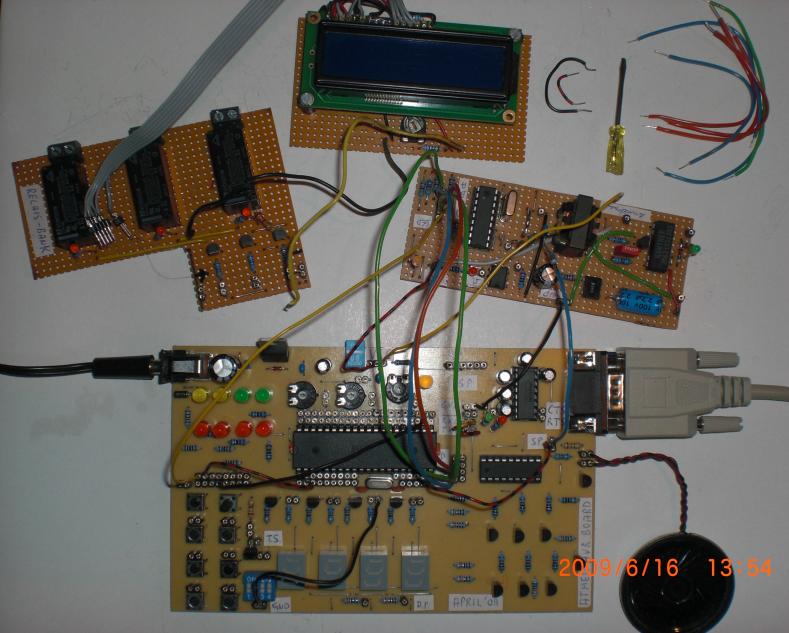

  Der ATMega-Controller übernimmt an dieser Stelle die Erzeugung der DTMF-Frequenzen.
  Die blinkende, gelbe LED symbolisiert die Erkennung eines Frequenzpaares (StD-Pin).

  Video: DTMF-Decoder-Test

  Das zugehörige Bascom-Programm kann man hier einsehen: dtmf-test.bas
