Funkübertragung

Elektronik- u. Computer Links

  Allgemeines:

  Da mir eine Funkübertragung mit hohen Datenmengen als völlig überzogen erschien, habe
  ich mich dazu entschlossen, lediglich Messwerte (z.B. Temperaturen, Drehzahlen,
  Spannungswerte, Stromwerte, etc...) zu übermitteln. Auf eine serielle Übertragung
  mittels Manchester-Codierung wurde bewusst verzichtet.

  Hierzu wird ein pulsweitenmoduliertes Signal eingesetzt. Die Pulsbreite wird
  empfangsseitig in Spannungswerte umgesetzt und anschließend in Zahlenwerte
  von 0-9 umgewandelt. Das Bascom-Programm rechnet aus den Zahlen nun die
  entsprechenden Messwerte aus. So ist es möglich innerhalb von 2s einen Messwert
  zu übertragen. Die Abtastung der Messwerte erfolgt alle 300ms.

  Die Reichweite wurde bis 15m (innerhalb eines Gebäudekomplexes) getestet.
  Da das Empfangsmodul sehr empfindlich auf benachbarte Störungen (Aufbauten)
  reagiert, muss bei größeren Reichweiten der Schaltungsaufbau verbessert werden.
  Eine Trennung des Moduls vom Controller-Board und eine separate Spannungsversorgung
  verbesserten den Empfang erheblich.

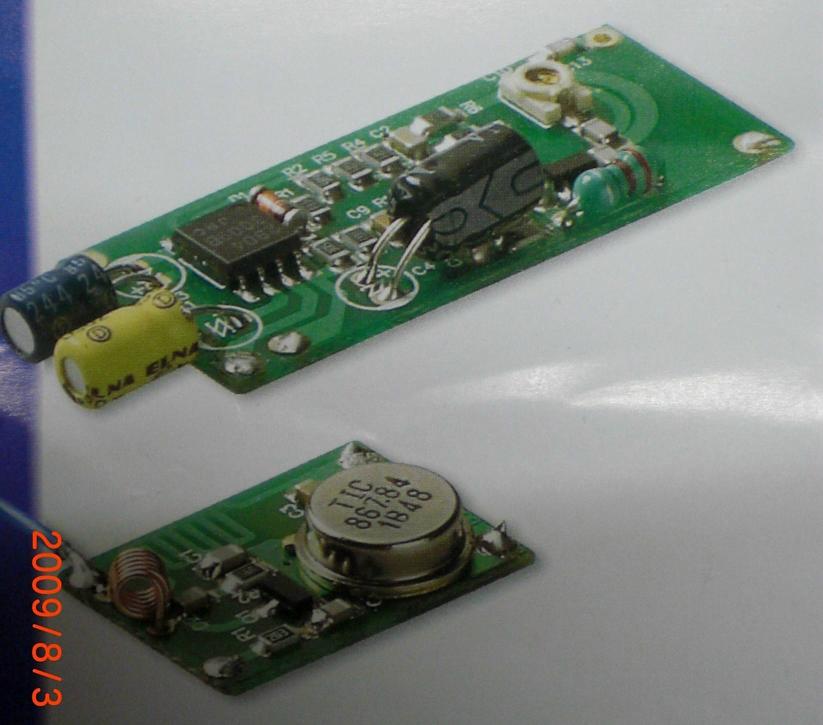

  Das Sendemodul befindet sich zur Linken, das Empfangsmodul zur Rechten.

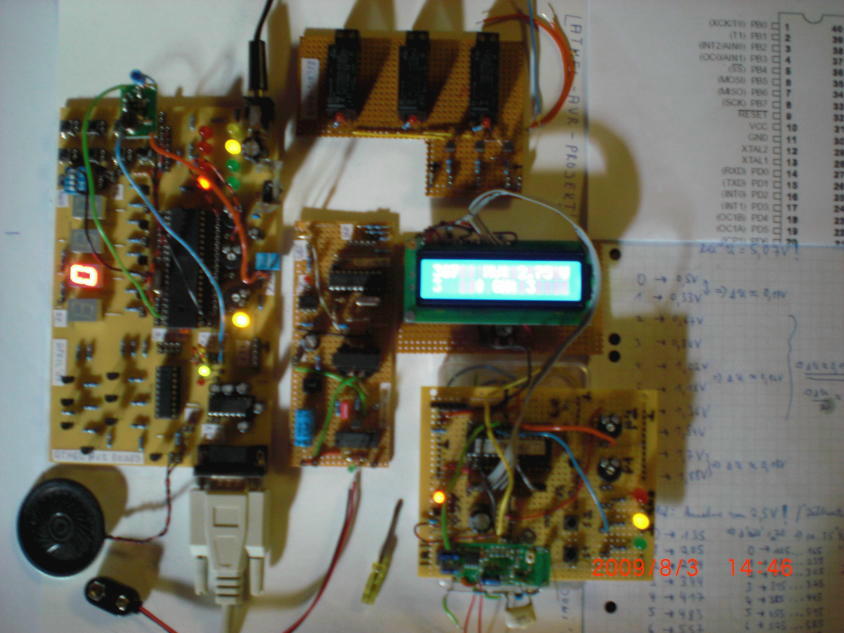

  Ein kleiner Einblick zum Versuchsaufbau:
  Video: Versuchsaufbau / Video: Oszillogramm
