  Der unipolare Komparator

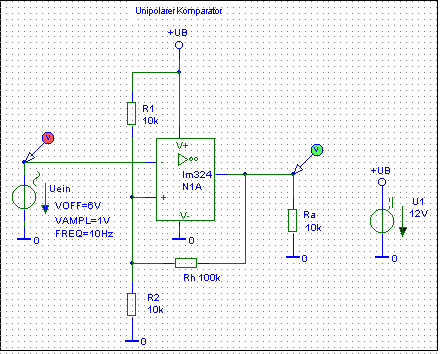

  Bild1: Unipolarer Komparator mit Schalthysterese

  Eine weitere Möglichkeit besteht darin, einen Komparator mit nur einer
  Versorgungsspannung zu realisieren. Bei einer unipolaren Spannungsversorgung schaltet
  der Ausgang annähernd zwischen +UB und 0V.

  Kurzbeschreibung:

  Im Einschaltmoment liegt am Ausgang ca. +UB an - mit der Annahme das Ue 0V beträgt.
  Somit wird der Widerstand RH nahezu dem Widerstand R1 parallel geschaltet.
  Der entstandene Spannungsteiler aus R1, R2 und RH bewirkt am nicht-invertierenden
  Eingang (+) einen oberen Schaltpunkt. Überschreitet die Eingangsspannung diesen Wert,
  schaltet der Ausgang auf nahezu 0V. Der Widerstand RH wird jetzt nach Masse geschaltet
  und liegt nahezu parallel zu R2. Es ergibt sich ein unterer Schaltpunkt.
