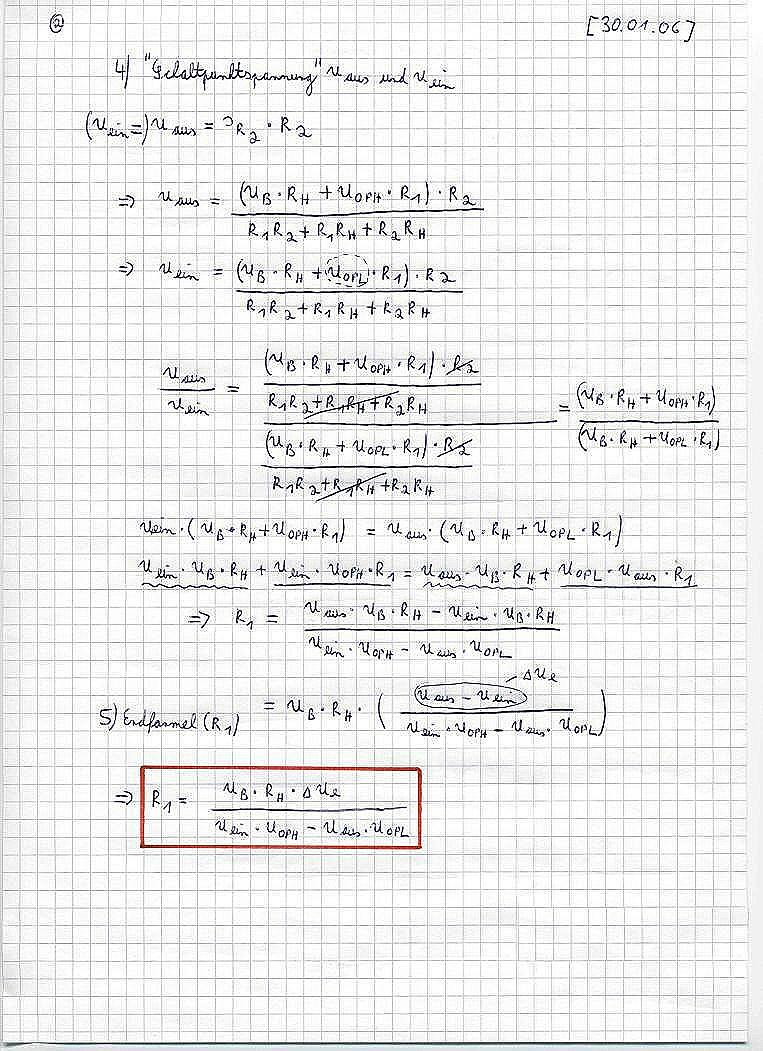

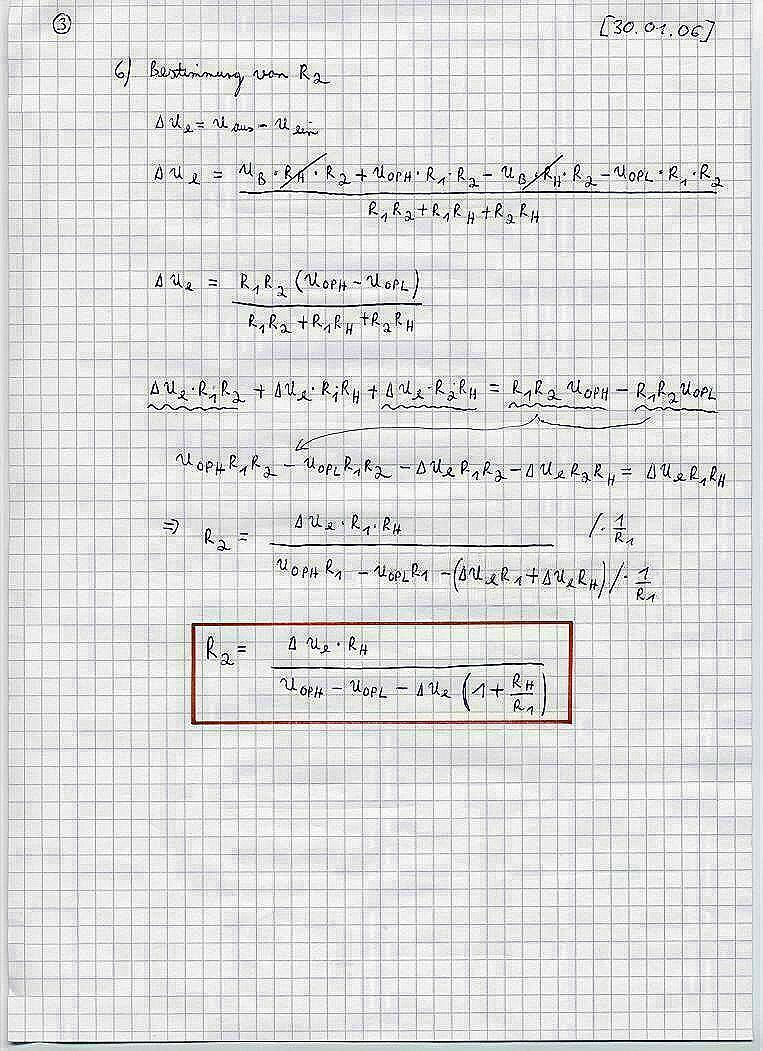

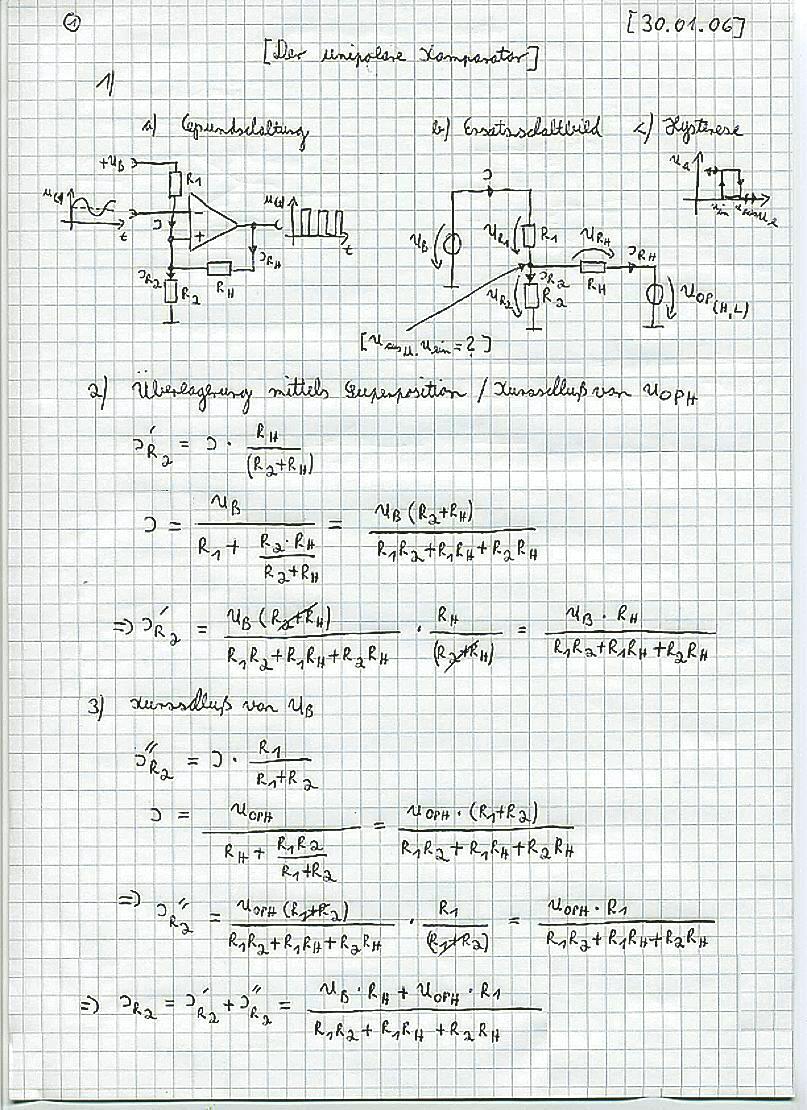

In der Praxis ist eine Parallelschaltung der Widerstände nur bedingt erfüllt. Interne Sättigungsspannungen des Operationsverstärkers verfälschen die einfache Berechnung der Schaltpunkte. Unter Berücksichtigung dieser Tatsache liegt die Ausgangsspannung in der Regel ca. 2V unterhalb der Betriebsspannung (Ausnahme: Rail to Rail Verstärker). Um die genauen Schaltschwellen unter dem Einfluss der Sättigungsspannungen UOPH und UOPL zu bestimmen, ist ein erheblicher Rechenaufwand notwendig. Auf eine vollständige Herleitung der Grundformeln
verzichte ich bewusst, um eine Grundlegende Berechnungsformeln zum unipolaren
Komparator:
Bedeutung der Formelzeichen: UOPH
= obere Ausgangssättigungsspannung (z.B. 11V bei UB
= 12V) Ein zu den Formeln passendes Rechenbeispiel findet man auf der nächsten Seite. |
