OP-Diffamp 1

Elektronik- u. Computer Links

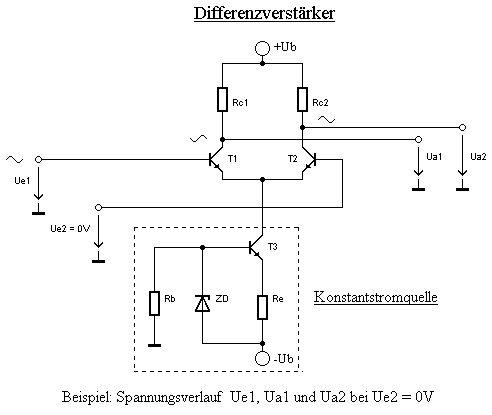

  Funktionsprinzip eines Differenzverstärkers:

  1) Der Ruhestrom Ic3 ist immer konstant; eine geringfügige Änderung durch
      Temperaturschwankungen wird hier nicht näher betrachtet. Die Ursache liegt in der
      temperaturbedingten Änderung der Zener-Spannung der Z-Diode. Dioden mit einem
      Spannungswert zwischen 5 und 6V verhalten sich hier relativ temperaturstabil.

  2) Der Spannungswert am Kollektor von T3 ändert sich nicht und bleibt konstant.
      Die Kollektorspannung "schwimmt" sozusagen auf einem festen Potenzial.
      (idealisierte Darstellung)

  3) Ic1 + Ic2 = Ic3 = konst.
