OP-Diffamp 2

Elektronik- u. Computer Links


  Bei diesem Beispiel wurde die Basis des Transistors T2 auf Masse geschaltet.
  Die Basis des linken Transistors T1 wurde mit einem Sinussignal (10mV Scheitelspannung)
  beaufschlagt.

  Stellt man sich vor, dass die Stromsumme im Knotenpunkt der beiden Emitter immer den
  gleichen Wert aufweist, lässt sich der Zusammenhang recht einfach erklären.
  Erhöht sich der Basisstrom von T1 ergibt sich ebenfalls eine Erhöhung des
  Kollektorstromes von T1. Jetzt errechnet sich der Kollektorstrom von T2 wie folgt:

  Ic3 - Ic1 = Ic2; Ruhestrom Ic3 = 10mA; Ic1 = Ic2 = Ic3 / 2 = 5mA

  Mit der Annahme, dass Ic3 10mA beträgt und der Kollektorstrom von T1 um 1mA steigt
  errechnet sich Ic2 zu 4mA.

  Die Ausgangsspannungen (gegen Masse gemessen) ergeben sich dann zu:

  UB - Ic1* Rc1 = Uc1 => 12V - 6mA * 1000Ohm = 6V
  UB - Ic2 * Rc2 = Uc2 => 12V - 4mA * 1000Ohm = 8V

  Man erkennt an dieser Stelle sehr gut die Gegenphasigkeit und das Spannungsverhalten
  der Kollektorspannungen.Uc1 und Uc2.

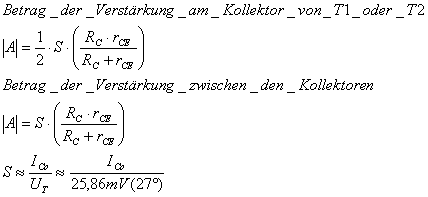

  Für die Verstärkung gilt folgender Zusammenhang:
