Wärmewiderstand 2

Elektronik- u. Computer Links


  weitere Erläuterungen der Formelzeichen:

  - englische Bezeichnung in Klammern [G: Gehäuse; (C: Case); U: Umgebung; (A: Ambient)]

  RthJU (RthJA) = Wärmewiderstand zwischen Sperrschicht und Umgebung
                        (gesamter Wärmewiderstand)

  RthJG (RthJC) = Wärmewiderstand zwischen Sperrschicht und Gehäuse

  RthGK (RthCK) = Wärmewiderstand zwischen Gehäuse und Kühlkörper

  RthKU (RthKA) = Wärmewiderstand zwischen Kühlkörper und Umgebung

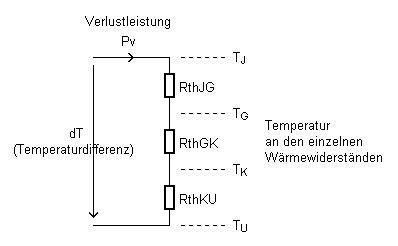

  Bild1: Darstellung der einzelnen Wärmewiderstände zwischen Sperrschicht und Umgebung

  Bei dieser Darstellung wurden die Wärmekapazitäten CthJ bis CthK nicht berücksichtigt.

  Die entsprechenden Wärmekapazitäten bewirken einen verzögerten Temperaturanstieg
  und sind bei einer statischen Berechnung nicht notwendig. Des Weiteren wird die
  Verlustwärme des Kühlkörpers (und Halbleiters) im Ausschaltmoment nur langsam an
  die Umgebung abgegeben.
